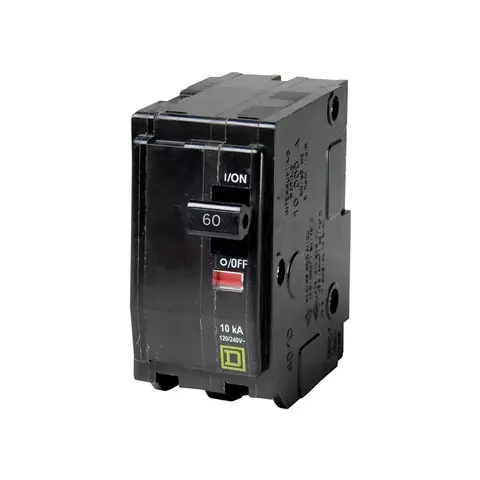

La Pastilla Termomagnética Square D (QO260) de 2 polos y 60 amperios es un interruptor de alta potencia diseñado para aplicaciones bifásicas (220V). Es comúnmente utilizada como interruptor principal en centros de carga secundarios o para proteger equipos industriales pesados, como cargadores de vehículos eléctricos de carga rápida, soldadoras de arco y grandes unidades de climatización.
Como parte de la línea profesional de Square D, incorpora el mecanismo de disparo común que garantiza la desconexión total de ambas fases ante cualquier anomalía, junto con el sistema de diagnóstico visual Visi-Trip.
Ficha Técnica: Pastilla Termomagnética Square D (QO260)
| Propiedad | Especificación |
| Marca | Square D (Schneider Electric) |
| Modelo | QO260 |
| Número de polos | 2 Polos |
| Corriente nominal | 60 Amperios |
| Voltaje de operación | 120 / 240 V CA |
| Frecuencia | 50 / 60 Hz |
| Capacidad de interrupción | 10,000 A (10 kA) |
| Tipo de montaje | Enchufable (Plug-on) |
| Indicador de disparo | Ventana Visi-Trip (Color rojo) |
| Calibre de cable admitido | 8 AWG a 2 AWG (Al/Cu) |
| Certificaciones | UL Listed / CSA / NOM |
| Temperatura de operación | 40°C (Calibración estándar) |
Protección de Motores: Su capacidad para interrumpir ambas fases simultáneamente es crítica para evitar que los motores bifásicos se "amarren" o se quemen por falta de una fase.
Indicador de Falla: La ventana Visi-Trip se activa solo en caso de sobrecarga o cortocircuito, permitiendo diferenciar un disparo accidental de un apagado manual.
Cableado Requerido: Debido a la alta intensidad de corriente (60A), es indispensable utilizar conductores de calibre 6 AWG o 4 AWG, dependiendo de la caída de tensión y el tipo de aislamiento.
Instalación Profesional: Ocupa dos espacios en tableros y centros de carga Square D tipo QO, ofreciendo la conexión más firme y segura del mercado.
